Router merupakan salah satu perangkat dalam dunia
jaringan komputer.
Pengertian Router adalah perangkat jaringan yang berfungsi untuk menghubungkan beberapa jaringan atau network, baik jaringan yang menggunakan teknologi sama atau yang berbeda, misalnya menghubungkan jaringan topologi Bus, topologi Star atau topologi Ring.
Karena router ini menghubungkan beberapa jaringan tentunya router berbeda dengan Switch. Switch hanya perangkat yang digunakan untuk menghubungkan beberapa komputer sehingga membentuk LAN atau local area network. Sedangkan router adalah perangkat yang menghubungkan satu LAN dengan banyak LAN lainnya.
Router dapat digunakan untuk menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang disebut dengan internetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork untuk meningkatkan kinerja dan juga mempermudah manajemennya.
Router juga kadang digunakan untuk mengoneksikan dua buah jaringan yang menggunakan media yang berbeda atau berbeda arsitektur jaringan, seperti halnya dari Ethernet ke Token Ring.
Router umumnya dipakai untuk jaringan berbasis teknologi protokol TCP/IP, router jenis ini dinamakan IP Router.
Internet merupakan contoh utama dari jaringan yang memiliki IP Router.
Umumnya router ada dua jenis, yaitu router statis dan router dinamis,
Router statis atau static router merupakan router yang memiliki tabel routing statis yang disetting dengan cara manual oleh para administrator jaringan. Sedangkan router dinamis atau rynamic router merupakan router yang memiliki dan membuat tabel routing dinamis dengan membaca lalu lintas jaringan dan juga dengan saling berhubungan dengan router lainnya.
PC Router :
Pengertian PC router adalah sebuah komputer yang dimodifikasi sedemikian rupa sehingga dapat digunakan sebagai router. Untuk membuat sebuah PC router tidak harus menggunakan komputer dengan spesifikasi yang tinggi. Komputer dengan prosesor pentium dua, hard drive 10 GB dan ram 64 serta telah tersedia LAN Card sudah bisa digunakan sebagai PC router. Komputer yang dijadikan router ini harus diinstal dengan sistem operasi khusus untuk router. Sistem operasi yang populer untuk PC router saat ini adalah Mikrotik.
- Fungsi Router – fungsi utama router yaitu menghubungkan beberapa jaringan untuk menyampaikan data dari suatu jaringan ke jaringan yang lain. Namun router berbeda dengan Switch, karena Switch hanya digunakan untuk menghubungkan beberapa komputer dan membentuk LAN (local area network). Sedangkan router digunakan untuk menghubungkan antar satu LAN dengan LAN yang lainnya.
- Fungsi Router – Router juga berfungsi untuk menstran misikan informasi dari satu jaringan ke jaringan lain yang sistem kerjanya seperti BRIDGE.
- Fungsi Router – Router juga berfungsi untuk menhubungkan jaringa lokal kesebuah koneksi DSL biasa juga disebut DSL router. Router ini umumnya memilki fungsi firewal untuk melakukan penapisan paket berdasarkan sumber serta alamat tujuan paket tersebut, namun tidak semua router memiliki fungsi yang sama. Router yang memiliki fitur penapisan paket dapat juga disebut sebagai packet – filtering router. Fungsi umum router ini memblokir lalulintas data yang dipancarkan secara broad cast sehingga dapat mencegah adanya broad cast storm yang bisa menyebabkan kinerja jaringan melambat.
*CONTOH GAMBAR ROUTER*
http://www.tidakpenting.com/2013/03/pengertian-router-fungsi-router-jenis-jenis-router.html
2, Pengertian Gateway
Gateway adalah sebuah perangkat yang digunakan untuk menghubungkan satu jaringan
komputer dengan satu atau lebih jaringan komputer yang menggunakan protokol
komunikasi yang berbeda sehingga informasi dari satu jaringan computer dapat diberikan kepada jaringan komputer lain yang protokolnya berbeda.
Definisi tersebut adalah definisi gateway yang utama. Seiring dengan merebaknya
internet, definisi gateway seringkali bergeser. Tidak jarang pula pemula menyamakan "gateway" dengan "router" yang sebetulnya tidak benar.
Kadangkala, kata "gateway" digunakan untuk mendeskripkan perangkat yang menghubungkan jaringan komputer besar dengan jaringan komputer besar lainnya. Hal ini muncul karena seringkali perbedaan protokol komunikasi dalam jaringan komputer hanya terjadi di tingkat jaringan komputer yang besar.
http://id.wikipedia.org/wiki/Gateway

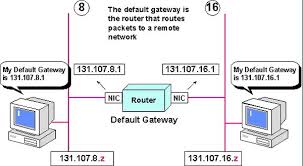

*CONTOH GAMBAR GATEWAY*
w.google.com/search?q=pengertian+gateway&biw=1024&bih=605&sei=dFQbUpr-B4a4rAeunICoDw&tbm=isch
3. PENGERTIAN BRIDGE
Bridge Adalah;
- Berfungsi menghubungkan dua buah LAN yang sejenis, sehingga dapat memiliki satu LAN yang jauh lebih besar dari ketentuan konfigurasi LAN tanpa Bridge.
- Bridge dapat menghubungkan beberapa jaringan terpisah, baik tipe jaringan yang sama maupun berbeda (seperti Ethernet dan Fast Ethernet).
- Bridge dapat menghubungkan dua LAN yang kedua-duanya menggunakan metode transmisi baseband atau broadbrand ataupun LAN dengan baseband dan LAN dengan broadband atau metode akses CSMA/CD dengan token passing dan sebagainya bergantung pada jenis Bridge yang digunakan.
Cara Kerja ;
- Bridge memetakan alamat Ethernet dari setiap node atau titik yang ada pada masing-masing segmen jaringan dan hanya memperbolehkan lalulintas data yang diperlukan melintasi bridge. Ketika menerima sebuah paket, bridge menentukan segmen tujuan dan sumber. Jika segmennya sama, paket akan ditolak, dan jika segmennya berbeda, paket paket diteruskan ke segmen tujuan. Dengan demikian bridge juga mencegah pesan rusak agar tidak menyebar keluar dari satu segmen.
- Bridge bekerja pada lapisan physical layer dan data link layer, sehingga akan mempengaruhi unjuk kerja LAN bila sering terjadi komunikasi sistem yang berada di LAN yang berbeda yang terhubung oleh Bridge.
- http://jaringandasar.blogspot.com/2012/11/pengertian-bridge.html
4. PENGERTIAN REPEATER
Repeater adalah Alat yang berfungsi untuk memperkuat sinyal di dalam jaringan komputer.
Karakteristik Repeater1. Karakteristik REPEATER :
2. Mempunyai kelemahan tidak dapat melakukan
filter traffic jaringan.
3. Data yang masuk ke port repeater akan tersebar ke segmen-segmen jaringan LAN tanpa memperhitungkan apakah data dibutuhkan atau tidak.
Cara Kerja RepeaterRepeater pada umumnya diletakkan disuatu tempat ketinggian ,antennanyapun ditinggikan lagi yang biasanya diletakkan diatas tower sehingga jangkauan pancaran akan lebih jauh. Semakin tinggi letak repeater, maka akan lebih jauh pula daya jelajahnya. Seringnya repeater diletakkan disuatu lokasi yang tinggi misalnya di puncak Gunung, atau Bukit , Antennanya pun di instalasikan ditower yang cukup tinggi.
Memperkirakan jarak jangkau repeater, secara sangat sederhana adalah dengan melihat area dari lokasi tsb dengan mata kita, bila yang terlihat sangat luas, maka hampir dapat dipastikan, sejauh mata kita memandang, sampai sanalah area yang dapat dicover oleh repeater itu, ( Line Of Sight ) Mengingat keterbatasan daya pandang, dapat saja coveragenya lebih jauh dari pandangan kita.
Peformance sebuah repeater dipengaruhi pula oleh ,daya pancar repeater, sensitivitas, serta sel;ektivitas dari repeater itu sendiri. Untuk meningkatkan kekuatan pancaran, selain meletakkan repeater pada tempat yang tinggi, maka digunakan pula Antenna dengan penguatan ( gain ) yang besar.
http://jaringandasar.blogspot.com/2012/11/pengertian-repeater.html
*Tambahan Lain*
Pengertian Bridge, Switch, Hub, Router dan Gateway
*
Bridge adalah perangkat yang berfungsi menghubungkan beberapa jaringan terpisah. Bridge bisa menghubungkan tipe jaringan berbeda (seperti Ethernet dan Fast Ethernet) atau tipe jaringan yang sama. Bridge memetakan alamat Ethernet dari setiap node yang ada pada masing-masing segmen jaringan dan memperbolehkan hanya lalu lintas data yang diperlukan melintasi bridge. Ketika menerima sebuah paket, bridge menentukan segmen tujuan dan sumber. Jika segmennya sama, paket akan ditolak; jika segmennya berbeda, paket diteruskan ke segmen tujuannya. Bridge juga bisa mencegah pesan rusak untuk tak menyebar keluar dari satu segmen.
*
Switch yang dimaksud di sini adalah LAN switch. Switch adalah perluasan dari konsep bridge. Ada dua arsitektur dasar yang digunakan pada switch, yaitu
• cut-through
• store-and-forward.
Switch cut-through memiliki kelebihan di sisi kecepatan karena ketika sebuah paket datang, switch hanya memperhatikan alamat tujuannya sebelum meneruskan ke segmen tujuan. Switch store-and-forward, kebalikannya, menerima dan menganalisa seluruh isi paket sebelum meneruskannya ke tujuan. Waktu yang diperlukan untuk memeriksa satu paket memakan waktu, tetapi ini memungkinkan switch untuk mengetahui adanya kerusakan pada paket dan mencegahnya agar tak mengganggu jaringan. Dengan teknologi terbaru, kecepatan switch store-and-forward ditingkatkan sehingga mendekati kecepatan switch cut-through. Di pasaran Anda juga bisa memilih switch hibrid yang menggabungkan arsitektur cut-through dan store-and-forward.
Dengan switch, Anda mendapatkan keuntungan karena setiap segmen jaringan memiliki bandwidth 10Mbps penuh, tidak terbagi seperti pada “shared network.” Dengan demikian kecepatan transfer data lebih tinggi. Jaringan yang dibentuk dari sejumlah switch yang saling terhubung disebut “collapsed backbone.” Saat ini banyak orang memilih menggunakan jaringan Ethernet 10Mbps pada segmen-segmennya dan Fast Ethernet 100Mbps pada koneksi ke server. Untuk keperluan ini digunakan switch 10/100 yang biasanya memiliki beberapa (4-24) port 10Mbps untuk koneksi ke komputer klien dan 1 port 100Mbps ke komputer server.
Product sejenis ini adalah:
• 3com superstack, corebuilder
• cisco catalyst
• dlink
*
Hub merupakan perangkat jaringan yang bekerja di OSI layer 1, Physical Layer. Sehingga dia hanya bekerja tak lebih sebagai penyambung atau concentrator saja, dan hanya menguatkan sinyal di kabel UTP. Karena sifatnya ini, hub tak ubahnya seperti repeater dengan banyak port. Dia tidak mengenal MAC addressing/physical addressing, sehingga tidak bisa memilah data yang harus ditransmisikan, sehingga collision tidak bisa dihindari pada metode kerja si hub ini.
*
Router merupakan perangkat jaringan yang bekerja pada OSI Layer 3, Network Layer. Pada layer ini sudah dikenal pengalamatan jaringan menggunakan IP Address, dan router ini berperan penting sebagai penghubung/penerus paket data antara dua segmen jaringan atau lebih. Semisal, di suatu warnet ada 10 client yang menggunakan IP Address 192.168.1.xx kita anggap sebagai network A, sedangkan koneksi dari ISP dialokasikan IP Address 202.123.321.xxx kita anggap sebagai jaringan B, maka agar client warnet bisa terhubung ke ISP dan juga ke internet, diperlukan satu router di warnet tersebut yang memiliki setidaknya 2 port. Satu port menjadi bagian dari network A, dan satunya lagi menjadi bagian dari network B.
*
Gateway adalah sebuah perangkat yang digunakan untuk menghubungkan satu jaringan komputer dengan satu atau lebih jaringan komputer yang menggunakan protokol komunikasi yang berbeda sehingga informasi dari satu jaringan computer dapat diberikan kepada jaringan komputer lain yang protokolnya berbeda.Istilah gateway merujuk kepada hardware atau software yang menjembatani dua aplikasi atau jaringan yang tidak kompatibel, sehingga data dapat ditransfer antar komputer yang berbeda-beda.Salah satu contoh penggunaan gateway adalah pada email, sehingga pertukaran email dapat dilakukan pada sistem yang berbeda.Definisi tersebut adalah definisi gateway yang utama. Dalam pengertian teknis, istilah ini mengacu pada pengaturan hardware maupun software yang menerjemahkan antara dua protokol yang berbeda. Pengertian yang lebih umum untuk istilah ini adalah sebuah mekanisme yang menyediakan akses ke sebuah sistem lain yang tehubung dalam sebuah network.Host yang digunakan untuk mengalihkan lalu lintas jaringan dari satu jaringan ke jaringan lain, juga digunakan untuk melewatkan lalu lintas jaringan dari satu protokol ke protokol lain. Dipergunakan untuk menghubungkan dua jenis jaringan komputer yang arsitekturnya sama sekali berbeda. Jadi gateway lebih kompleks daripada bridge. Gateway dapat diaplikasikan antara lain untuk menghubungkan IBM SNA dengan digital DNA, LAN (Local Area Network) dengan WAN (Wide AreaNetwork).
Salah satu fungsi pokok gateway adalah melakukan protocol converting, agar dua arsitektur jaringan komputer yang berbeda dapat berkomunikasi. Seiring dengan merebaknya internet, definisi gateway seringkali bergeser. Tidak jarang pula pemula menyamakan “gateway” dengan “router” yang sebetulnya tidak benar.Kadangkala, kata “gateway” digunakan untuk mendeskripkan perangkat yang menghubungkan jaringan komputer besar dengan jaringan komputer besar lainnya. Hal ini muncul karena seringkali perbedaan protokol komunikasi dalam jaringan komputer hanya terjadi di tingkat jaringan komputer yang besar.Gateway juga bisa diartikan sebagai komputer yang memiliki minimal 2 buah network interface untuk menghubungkan 2 buah jaringan atau lebih.
Di Internet suatu alamat bisa ditempuh lewat gateway-gateway yang memberikan jalan/rute ke arah mana yang harus dilalui supaya paket data sampai ke tujuan. Kebanyakan gateway menjalankan routing daemon (program yang meng-update secara dinamis tabel routing). Karena itu gateway juga biasanya berfungsi sebagai router. Gateway/router bisa berbentuk Router box seperti yang di produksi Cisco, 3COM, dll atau bisa juga berupa komputer yang menjalankan Network Operating System plus routing daemon. Misalkan PC yang dipasang Unix FreeBSD dan menjalankan program Routed atau Gated. Namun dalam pemakaian Natd, routing daemon tidak perlu dijalankan, jadi cukup dipasang gateway saja.Karena gateway/router mengatur lalu lintas paket data antar jaringan, maka di dalamnya bisa dipasangi mekanisme pembatasan atau pengamanan (filtering) paket-paket data. Mekanisme ini disebut Firewell.
http://wildantroubleshoot.blogspot.com/p/pengertian-bridgeswitchhubrouter-dan.html
